Remolque control Medio-Ambiental
El proyecto consistió en el desarrollo y la fabricación de una caja mono-casco en estructura sándwich
de PRFV para remolque de control medio-ambiental. Se requería funcionamiento autónomo con baterías por
lo que se especificó una superficie frontal a 45° para equipar placas fotovoltaicas. Las puertas
debían quedar integradas en la carrocería para mejor aerodinámica. Se actuó en:
- Ingeniería de Industrialización,
- Modelado 3d para diseño del molde,
- Molde hembra en madera con suplementos para puertas y accesos,
- Producción de la caja de remolque en estructura sándwich.
La estructura sándwich de los laminados se realizó con pieles de poliéster reforzado con fibra de vidrio y
núcleo de espuma de poliuretano de 30 mm. de espesor. Para obtener mejor resistencia a la intemperie
se opto por ensamblar sobre estructura remolque de aluminio.

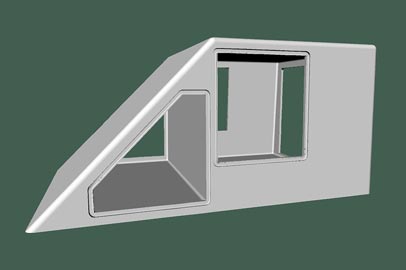

Modelo 3d (alzado Izquierdo)
Modelo 3d (vista delantera Izq.)
Modelo 3d (vista trasera Izq.)
Modelo 3d (estudio de color)
Caja remolque suspendida sobre estructura
Caja remolque (vista delantera Der.)
Remolque terminado (vista lateral Izq.)

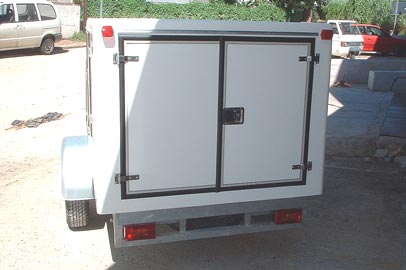

Remolque terminado (vista trasera)

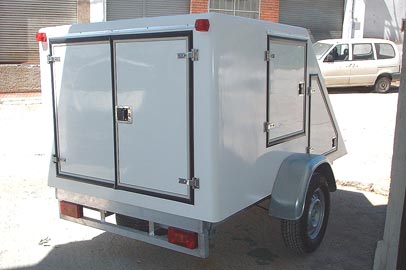

Remolque terminado (vista trasera Der.)
Remolque terminado (vista delantera Der.)
